BOARD
Es la tarjeta principal o base, es un circuito impreso con dispositivos electrónicos que contiene ranuras de expansión que aceptan otras tarjetas adicionales.
La tarjeta principal contiene los conectores (zócalos) del CPU y el co-procesador matemático, cabe mencionar que el co-procesador matemático se encuentra en las 486SX y menores; los conectores de la memoria, el controlador del teclado, los chips de soporte, los puertos en serie o paralelo, las unidades de ratón y de disco pueden o no encontrarse presentes en la tarjeta principal, si no están son controladores independientes que se colocan en una ranura de expansión, es decir es una tarjeta controladora de puertos.
Clases de tarjetas madre
ATX
creado por un grupo liderado por Intel, en 1995 introdujo las conexiones exteriores en la forma de un panel I/O y definió un conector de 20 pines para la energía. Se usa en la actualidad en la forma de algunas variantes, que incluyen conectores de energía extra o reducciones en el tamaño.

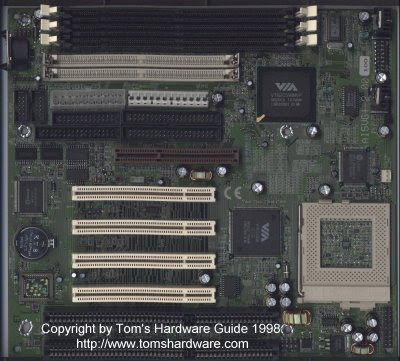

AT
uno de los formatos más grandes de toda la historia del PC (305 × 279–330 mm), definió un conector de potencia formado por dos partes. Fue usado de manera extensa de 1985 a 1995.
Las placas base para procesadores AMD
Las placas base para procesadores Intel
TAMAÑOS DE LA BOARD PARA LAS DIFERENTES TORRES
XT: es el formato de la placa base del PC de IBM modelo 5160, lanzado en 1983. En este factor de forma se definió un tamaño exactamente igual al de una hoja de papel tamaño carta y un único conector externo para el teclado.
1984 AT 305 × 305 mm ( IBM)
Baby AT: 216 × 330 mm
AT: uno de los formatos más grandes de toda la historia del PC (305 × 279–330 mm), definió un conector de potencia formado por dos partes. Fue usado de manera extensa de 1985 a 1995.
1995 ATX 305 × 244 mm (Intel)
MicroATX: 244 × 244 mm
FlexATX: 229 × 191 mm
MiniATX: 284 × 208 mm
ATX: creado por un grupo liderado por Intel, en 1995 introdujo las conexiones exteriores en la forma de un panel I/O y definió un conector de 20 pines para la energía. Se usa en la actualidad en la forma de algunas variantes, que incluyen conectores de energía extra o reducciones en el tamaño.
Mega mon: es un placa base de dimensiones de 900 x 700cm que tiene unas capacidades increíbles, nunca vistas en una placa madre.
2001 ITX 215 × 195 mm ( VIA)
- MiniITX: 170 × 170 mm
- NanoITX: 120 × 120 mm
- PicoITX: 100 × 72 mm
ITX: con rasgos procedentes de las especificaciones microATX y FlexATX de Intel, el diseño de VIA se centra en la integración en placa base del mayor número posible de componentes, además de la inclusión del hardware gráfico en el propio chipset del equipo, siendo innecesaria la instalación de una tarjeta gráfica en la ranura AGP.
2005 BTX 325 × 267 mm (Intel)
- Micro bTX: 264 × 267 mm
- PicoBTX: 203 × 267 mm
- RegularBTX: 325 × 267 mm
BTX: retirada en muy poco tiempo por la falta de aceptación, resultó prácticamente incompatible con ATX, salvo en la fuente de alimentación. Fue creada para intentar solventar los problemas de ruido y refrigeración, como evolución de la ATX.
2007 DTX 248 × 203 mm ( AMD)
- Mini-DTX: 170 × 203 mm
- Full-DTX: 243 × 203 mm
DTX: destinadas a PCs de pequeño formato. Hacen uso de un conector de energía de 24 pines y de un conector adicional de 2x2.
Formato propietario: durante la existencia del PC, mucha marcas han intentado mantener un esquema cerrado de hardware, fabricando tarjetas madre incompatibles físicamente con los factores de forma con dimensiones, distribución de elementos o conectores que son atípicos. Entre las marcas mas persistentes está Dell, que rara vez fabrica equipos diseñados con factores de forma de la industria.
PARTES DE LA TARJETA MADRE
si desea ver el significado de cada una de las partes hacer clic sobre la parte que desea ver
